Grundfos Magna3 32-100 180 R 1.1 (97924257)

Grundfos Magna3 32-100 180 R 1.1 (97924257) – pompa obiegowa, która pracuje „na bieżąco”

W instalacjach grzewczych liczy się nie tylko wydajność, ale też sposób sterowania pracą pompy. Grundfos Magna3 32-100 180 R 1.1 (97924257) to bezdławnicowa pompa obiegowa z mokrym wirnikiem, zaprojektowana tak, aby utrzymywać właściwe parametry pracy bez ciągłego „ręcznego” korygowania nastaw. W praktyce oznacza to wygodę użytkowania oraz ograniczenie strat powstających w wyniku nieoptymalnego przepływu.

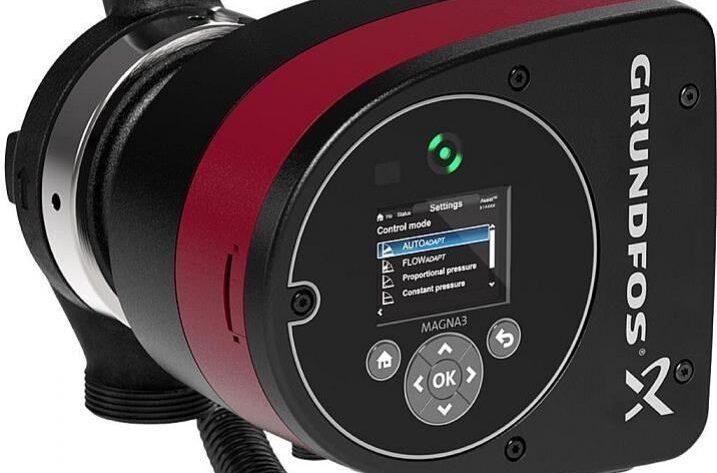

Model MAGNA 3 wyróżnia się zintegrowanym sterownikiem oraz panelem z wyświetlaczem TFT, a także wbudowanym przetwornikiem różnicy ciśnień i temperatury. Dzięki temu pompa może automatycznie dopasowywać pracę do warunków panujących w instalacji, zamiast działać w stałym trybie „na siłę”.

To także rozwiązanie nastawione na niskie Całkowite Koszty Użytkowania – konstrukcja jest praktycznie bezobsługowa, a łożyska pompy są smarowane tłoczoną cieczą.

Jak działa MAGNA3? AUTOADAPT, FLOW i redukcja kosztów

Sercem systemu sterowania w MAGNA3 są funkcje AUTOADAPT oraz ADAPT i FLOWLIMIT. W tym podejściu pompa eliminuje potrzebę stosowania zaworów dławiących, które często pojawiają się wtedy, gdy instalacja wymaga „gaszenia” nadmiaru przepływu. Zamiast tego regulacja jest realizowana przez pompę, w sposób bardziej płynny i dopasowany do zapotrzebowania.

W urządzeniu dostępne są tryby regulacji: proporcjonalna regulacja ciśnieniowa oraz stałociśnieniowa. Dodatkowo pompa może pracować na charakterystyce stałej, maksymalnej lub minimalnej – zależnie od potrzeb układu. Warto też zwrócić uwagę na automatyczną redukcję nocną, która pomaga ograniczać zużycie energii w okresach mniejszego zapotrzebowania.

Wbudowana przetwornica częstotliwości steruje prędkością obrotową silnika. Co istotne, silnik nie wymaga żadnego zewnętrznego zabezpieczenia, a elektronika jest chłodzona powietrzem, co sprzyja stabilnej pracy.

Budowa i materiały – trwałość w codziennych warunkach

Grundfos MAGNA3 32-100 to pompa 1-fazowa, w której pompa i silnik stanowią optymalnie dopasowaną jednostkę. W konstrukcji zastosowano mokry wirnik, a uszczelnienie zrealizowano za pomocą dwóch uszczelek spoczynkowych. Takie rozwiązanie upraszcza serwis i zwiększa przewidywalność pracy w czasie.

Korpus pompy wykonano z żeliwa szarego (w zależności od modelu), oznaczenie materiału to EN-GJL-200 lub ASTM A48-200B. Wirnik to PES 30% GF, a tarcza łożyskowa oraz okładzina rotora są ze stali nierdzewnej. Budowa statora została wykonana ze stopu aluminiowego, a koszulka rotora powstała z kompozytu wzmocnionego włóknem węglowym.

W praktyce taki zestaw materiałów ma znaczenie dla odporności na typowe obciążenia instalacji grzewczych oraz dla utrzymania stabilnych parametrów pracy.

Sterowanie, komunikacja i zasilanie – nowoczesna integracja w instalacji

MAGNA 3 posiada sterownik zintegrowany w skrzynce sterowniczej oraz panel sterujący z wyświetlaczem TFT. Skrzynka sterownicza jest przygotowana do współpracy z opcjonalnymi modułami CIM, co ułatwia rozbudowę systemu w przyszłości.

Komunikacja może odbywać się na kilka sposobów: przez bezprzewodowy interfejs Grundfos GO, moduły CIM (komunikacja fieldbus), wejścia cyfrowe, wejścia przekaźnika oraz wejścia analogowe (np. licznik energii cieplnej). To szczególnie ważne wtedy, gdy instalacja ma być elementem szerszego systemu zarządzania.

Pod względem zasilania pompa pracuje w sieci 1 x 230 V przy częstotliwości podstawowej 50 Hz, a moc wejściowa P1 wynosi 9 .. 180 W. Maksymalne zużycie prądu to 0.09 .. 1.47 A.

Parametry pracy w instalacjach – woda, zakresy i dopuszczenia

Pompa jest przeznaczona do tłoczenia wody. Zakres temperatury cieczy to -10 .. 110 °C, co pozwala na pracę zarówno w warunkach łagodnych, jak i w sytuacjach, gdy instalacja pracuje poza typowym, „komfortowym” reżimem. Dodatkowo producent przewidział szeroki zakres temperatur pracy w zależności od temperatur cieczy i otoczenia.

Urządzenie ma maksymalne ciśnienie pracy 10 bar oraz PN10, a klasa TF wynosi 110. Na tabliczce znamionowej znajdują się dopuszczenia: CE, VDE, EAC.

Warto też pamiętać o izolacji: okładziny izolacyjne są dostarczane z pompami pojedynczymi dla instalacji grzewczych. To wygodne rozwiązanie montażowe, szczególnie gdy zależy Ci na uporządkowanym wykonaniu i ograniczeniu niepożądanych strat.

Dla kogo będzie dobrym wyborem?

Jeśli szukasz pompy, która potrafi dopasować pracę do zmian w instalacji i ograniczyć straty wynikające z dławiących nastaw, Grundfos Magna3 32-100 180 R 1.1 (97924257) jest propozycją celującą w nowoczesne sterowanie. Zintegrowana elektronika, automatyczne funkcje ograniczania zużycia oraz możliwość komunikacji sprawiają, że model dobrze wpisuje się w wymagające układy grzewcze.

W ofercie produktowej urządzenie występuje jako SKU: 8de4c8b14450, a cena wynosi 2400 zł.

• AUTOADAPT i FLOWLIMIT – praca bez konieczności dławiących zaworów
• Wbudowany czujnik różnicy ciśnień i temperatury – sterowanie dopasowane do instalacji
• Możliwość komunikacji przez Grundfos GO lub moduły CIM (fieldbus)
