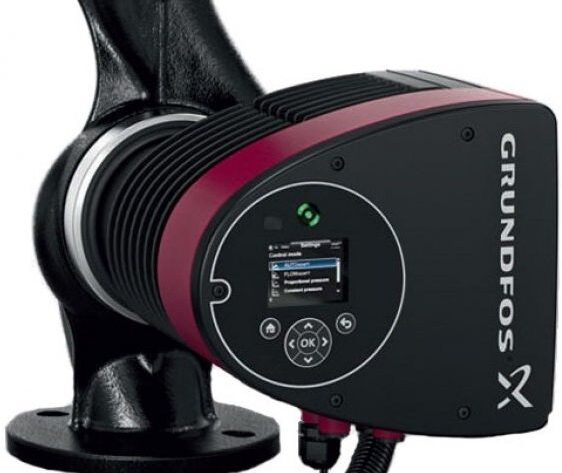

Grundfos Magna3 50-120 F 280 1X230V PN6/10 (97924284)

Grundfos Magna3 50-120 F 280 1X230V PN6/10 (97924284) – pompa obiegowa, która pracuje efektywnie i oszczędnie

Jeśli w instalacji grzewczej liczy się stabilna praca, dopasowanie do zmieniających się warunków oraz możliwie niskie koszty eksploatacji, warto zwrócić uwagę na Grundfos Magna3 50-120 F 280 1X230V PN6/10 (97924284). To bezdławnicowa pompa obiegowa z mokrym wirnikiem, w której pompa i silnik tworzą dobrze zintegrowaną jednostkę. Dzięki temu rozwiązaniu urządzenie jest praktycznie bezobsługowe, a łączna konstrukcja ogranicza straty i ułatwia codzienną eksploatację.

MAGNA 3 to model 1-fazowy, zaprojektowany z myślą o realnych potrzebach systemów grzewczych. Producent zastosował sterowanie wbudowane w skrzynce sterowniczej, a także panel z wyświetlaczem TFT, dzięki czemu konfiguracja i monitorowanie pracy są wygodne. Dodatkowo pompa posiada wbudowany przetwornik różnicy ciśnień i temperatury, co wspiera precyzyjne utrzymanie warunków pracy w instalacji.

Jak działa bezdławnicowa konstrukcja i dlaczego ma to znaczenie w instalacji?

W modelu MAGNA3 zastosowano bez­dławnicową konstrukcję z mokrym wirnikiem. Oznacza to, że uszczelnienie zrealizowano za pomocą dwóch uszczelek spoczynkowych, a wirnik pracuje w samej cieczy. Pompa i silnik są optymalnie dopasowane, co przekłada się na stabilność pracy oraz ograniczenie typowych problemów eksploatacyjnych.

Istotnym elementem jest także smarowanie łożysk pompy tłoczoną cieczą. To proste, ale bardzo praktyczne rozwiązanie: łożyska nie wymagają dodatkowego smarowania z zewnątrz, a układ jest zaprojektowany tak, aby działać niezawodnie przez długi czas. Warto również podkreślić, że elektronika jest chłodzona powietrzem, co pomaga utrzymać właściwe warunki pracy sterownika.

Duże znaczenie ma też sposób regulacji położenia głowicy pompy. Producent zastosował zacisk z jedną śrubą, dzięki czemu zmiana położenia jest szybka i wygodna podczas prac serwisowych lub dopasowania do warunków montażowych.

Funkcje sterowania: AUTOADAPT, FLOWADAPT i FLOWLIMIT bez zaworów dławiących

Jednym z kluczowych powodów, dla których użytkownicy wybierają MAGNA 3, są zaawansowane tryby sterowania. W tej pompie zastosowano systemy AUTOADAPT, FLOWADAPT i FLOWLIMIT, które wspierają utrzymanie właściwego przepływu i ograniczają potrzebę stosowania zaworów dławiących. W praktyce oznacza to mniej elementów w instalacji i potencjalnie sprawniejsze dopasowanie pracy pompy do bieżącego zapotrzebowania.

Do dyspozycji są również różne tryby regulacji: regulacja proporcjonalna ciśnieniem oraz regulacja stałociśnieniowa. Pompa oferuje także charakterystykę stałą, a dodatkowo charakterystykę maksymalną lub minimalną – co ułatwia dopasowanie do specyfiki obiektu. Wbudowana automatyczna redukcja nocna pozwala ograniczyć zużycie energii w okresach, gdy zapotrzebowanie na ogrzewanie jest mniejsze.

Warto zwrócić uwagę, że silnik nie wymaga żadnego zewnętrznego zabezpieczenia. To wygodne rozwiązanie dla projektantów i instalatorów, bo ogranicza liczbę dodatkowych elementów w szafie sterowniczej oraz upraszcza schematy.

Komunikacja i integracja: od Grundfos GO po moduły CIM

MAGNA 3 została przygotowana do współpracy z systemami sterowania. Komunikacja z pompami może odbywać się na kilka sposobów, zależnie od potrzeb instalacji. Producent przewiduje komunikację poprzez bezprzewodowy interfejs Grundfos GO oraz moduły CIM (komunikacja fieldbus).

Dostępne są także wejścia cyfrowe, wyjścia przekaźnika oraz wejścia analogowe (np. licznik energii cieplnej). Dzięki temu pompa może być elementem szerszego systemu zarządzania pracą instalacji, a operator ma możliwość lepszego wglądu w parametry pracy.

Parametry pracy i materiały – co dostajesz w modelu 50-120 F 280?

Zakres temperatury cieczy w tym modelu wynosi -10 .. 110 °C. To szeroki przedział, który dobrze sprawdza się w instalacjach grzewczych, gdzie temperatura czynnika może się zmieniać w zależności od warunków eksploatacyjnych.

Pompa jest przystosowana do pracy w otoczeniu o temperaturze 0 .. 40 °C. Maksymalne ciśnienie pracy to 10 bar, a standardowy kołnierz wykonano w standardzie DIN. Przyłącze rurowe ma średnicę DN 50, a ciśnienie w oznaczeniu odpowiada PN6/10.

Materiałowo zastosowano korpus pompy z żeliwa szarego (EN-GJL-250 oraz ASTM A48-250B), a wirnik wykonano z PES 30% GF. Elementy tarczy łożyskowej i okładziny rotora zrealizowano ze stali nierdzewnej, co wspiera trwałość w pracy ciągłej. Obudowa statora została wykonana ze stopu aluminium, a koszulka rotora jest z kompozytu wzmocnionego włóknem węglowym.

Silnik PM, przetwornica częstotliwości i niskie koszty użytkowania

MAGNA 3 wykorzystuje synchroniczny silnik 4-biegunowy z magnesami trwałymi (silnik PM). Taki typ napędu charakteryzuje się wyższą sprawnością w porównaniu do konwencjonalnych silników asynchronicznych. Przekłada się to na korzystniejsze parametry pracy w czasie, szczególnie gdy instalacja pracuje w zmiennych warunkach.

Prędkość obrotowa pompy jest regulowana przez zintegrowaną przetwornicę częstotliwości. Co ważne, przetwornik różnicy ciśnień i temperatury jest zintegrowany z pompą, więc urządzenie może reagować na potrzeby instalacji bez konieczności rozbudowy o dodatkowe czujniki.

Producent podaje, że pompa ma bardzo niskie Całkowite koszty użytkowania – w praktyce oznacza to połączenie sprawności, dopasowania sterowania i konstrukcji zaprojektowanej tak, aby ograniczać czynności serwisowe.

Certyfikaty, oznaczenia i elementy montażowe, o których warto pamiętać

Na tabliczce znamionowej urządzenie posiada dopuszczenia: CE, VDE oraz EAC. Wskazana jest również klasa TF 110, a całość spełnia wymagania bezpieczeństwa opisane w danych technicznych.

W zestawie (dla pomp pojedynczych do instalacji grzewczych) dostarczane są okładziny izolacyjne. To ułatwia przygotowanie instalacji do pracy w warunkach, w których ograniczenie strat ciepła jest równie ważne jak sama wydajność pompy.

Jeżeli planujesz montaż w układzie z kołnierzem standardowym DIN i przyłączem DN 50, model Grundfos Magna3 50-120 F 280 1X230V PN6/10 (97924284) będzie naturalnym wyborem dla instalacji wymagających stabilnej pracy oraz nowoczesnego sterowania.
